Cierre SAV cubierto con varillas

Inicio / Catálogo / Cierres de palanca / Ganchos / Contrachapas / Cierres con resortes / Cierre SAV cubierto con varillas
  • Cierres con resortes Cierre Sav Cubierto Con Varillas 1
  • Cierres con resortes Cierre Sav Cubierto Con Varillas 2
Descripción Ficha técnica Complemento
Palanca: metal de 15/10e
Pata de fijación : acanalada, con orejas de sellado (GP 13) o sin oreja (GP 10) ; metal de 15/10e ; 2 agujeros Ø 3,65 mm o sin perforación para soldadura
Pinza : en una sola pieza , metal de 15/10e
Carcasa : metal de 8/10e
Caja interior : metal de 6/10e
Resorte de compresión : alambre de piano de 9/10e en acero inoxidable 18/8 en todos los modelos
Muelle de bloqueo : metal de 5/10e
Elementos de ensamblaje : 1 eje de Ø 3 mm remachado en acero inoxidable 18/8 ; 1 espaciador de Ø 3,5 mm remachado en acero inoxidable 18/8 ; 2 pivotes de articulación remachados en acero inoxidable 18/8
Buena flexibilidad de uso.
Tolerancias de posicionamiento extendidas
Especialmente recomendado si no hay sello
Muy bueno aspecto estetico
Protección contra la escorrentía

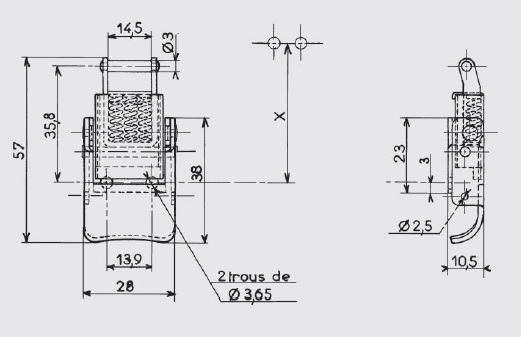

Clasificación de montaje aproximada con el gancho AC 113 : X = 48 mm para una tensión de aproximadamente 30 daN
Tensión máxima en uso : 35 daN
Gancho estándar : modelo AC 113
Consúltenos para cualquier material o acabado que no se encuentre en la tabla a continuación.
Descargar archivo IGS
MATERIAACABADOFIJACIÓNPESO TEORICO
KG/CIEN		REFERENCIAS
Acerozinc bicromatadocon agujeros3,500GP.10-ZB*
Acerozinc blancocon agujeros3,500GP.10-ZI
Acero cromadocon agujeros3,500GP.10-CH
Acero inoxidable 18/8brutosin agujero3,530GP.10A-IB*
Acero inoxidable 18/8brutocon agujeros3,500GP.10-IB
Acero inoxidable 18/8pulidocon agujeros3,500GP.10-IP
Aleación ligeraoxidación incoloracon agujeros1,800GP.10-AO*
* Artículos fabricados bajo petición
