Cierre rígido SAV

  • Cierres Rígidos Cierre Rígido Sav 1
  • Cierres Rígidos Cierre Rígido Sav 2
Descripción Ficha técnica Complemento

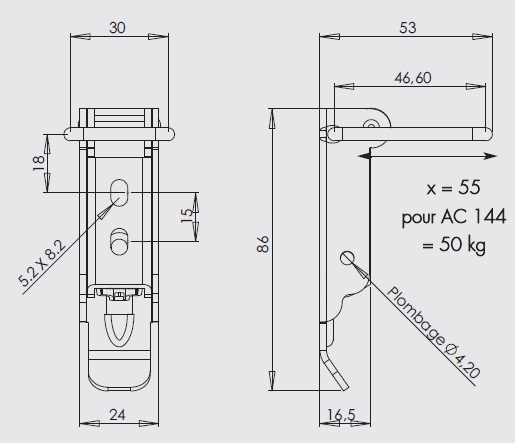

Palanca: metal de 20/10e
Pata de fijación : metal de 20/10e con 2 agujeros alargados 8,2 x 5,2 mm
Anillo: alambre
asa de bloqueo : acero inoxidable 18/8 - espesor 1,2 mm
Muelle de retorno ; alambre acero inoxidable Ø 8/10e
Elementos de montaje: 1 eje de Ø 4 mm remachado ; 1 eje acero inoxidable de Ø 3 mm remachado
Uso en 2 planos perpendiculares
Bloqueo integral de la palanca en el soporte de montaje
Posibilidad de sellado
Tensión máxima en uso: 75 daN
Ganchos estándares : modelo AC 144 y AC 122
Consúltenos para cualquier material o acabado que no se encuentre en la tabla a continuación.
Descargar archivo IGS
MATERIAACABADOFIJACIÓNPESO TEORICO
KG/CIEN
REFERENCIAS
Acerozinc blancocon agujeros9,300GO.3029-ZI
Acero inoxidable 18/8brutocon agujeros9,300GO.3029-IB
* Artículos fabricados bajo petición
