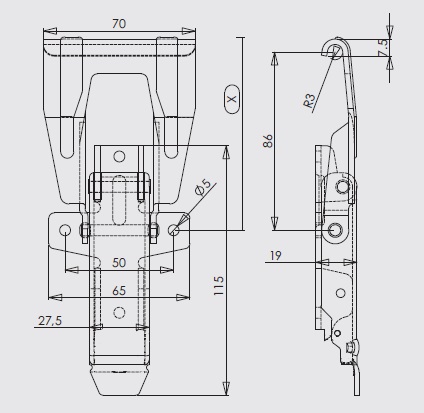

Cierre elástico SAV con pata de enganche abatible

Inicio / Catálogo / Cierres de palanca / Ganchos / Contrachapas / Cierres elásticos / Cierre elástico SAV con pata de enganche abatible
  • Cierres elásticos Cierre Elástico Sav Con Pata De Enganche Abatible 1
  • Cierres elásticos Cierre Elástico Sav Con Pata De Enganche Abatible 2
Descripción Ficha técnica Complemento
Palanca: metal de 20/10e
Pata de fijación : metal de 25/10e, 4 agujeros de Ø 5 mm
Pata de enganche : acanalada, acero endurecido en acero inoxidable de 25/10e
Mecedora de bloqueo : acero 20/10e equipado con un muelle de retorno
Elementos de ensamblaje : 2 ejes Ø 5 mm en acero inoxidable remachados
1 eje de mecedora de bloqueo : Ø 2,5 mm en acero inoxidable
Plegado completo de la pata de enganche a lo largo de la palanca
Muy alta resistencia a la tracción
Bloqueo de la palanca para evitar la apertura accidental
Modelo diseñado para colgar en la garganta
Alta resistencia a las vibraciones y golpes
Posibilidad de sellado
Clasificación de montaje aproximada con el gancho AC 178 : X = 90 mm para una tensión de aproximadamente 300 daN
Tensión máxima en uso: 350 daN
Tensión máxima antes de la deformación : 450 daN
Gancho estandar : Modelo AC 178
Consúltenos para cualquier material o acabado que no se encuentre en la tabla a continuación.
Descargar archivo IGS
MATERIAACABADOFIJACIÓNPESO TEORICO
KG/CIEN
REFERENCIAS
Acero zinc bicromatado con agujeros25,400GE.1000-ZB*
Acero zinc blancocon agujeros25,400GE.1000-ZI*
Acero inoxidable 18/8 bruto con agujeros25,400GE.1000-IB
* Artículos fabricados bajo petición
