Cierre de barril ajustable SAV

Descripción Ficha técnica Complemento

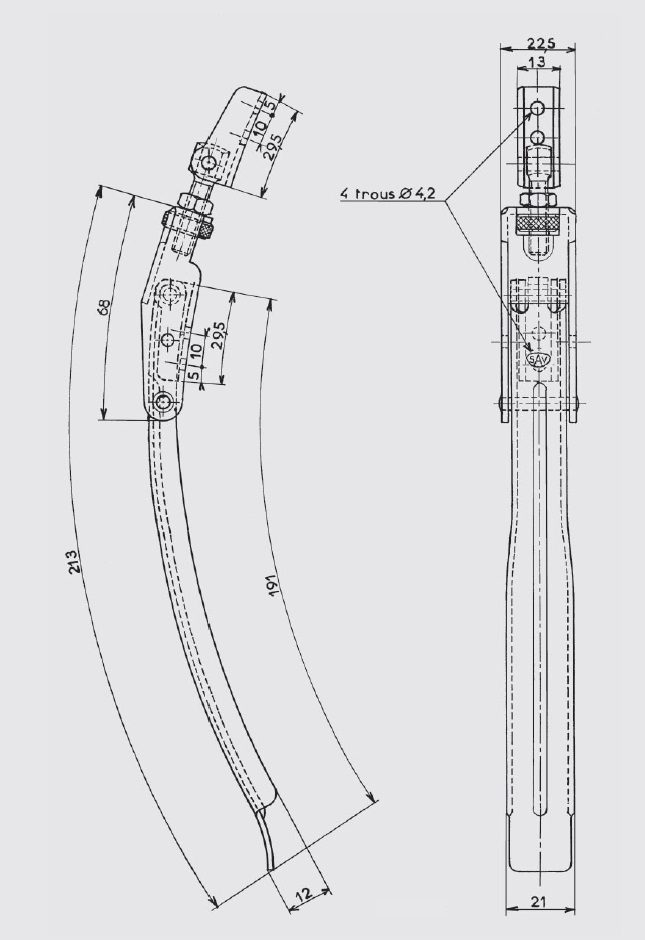

Palanca: reforzada - metal de 15/10e

Soporte de ajuste : hoja plegada 20/10e

Pata de fijación : metal de 20/10e, 2 agujeros Ø 4,2mm o sin perforación para soldadura

Elementos de ajuste : 1 tirante roscado Ø M6 ; 1 tuerca moleteada , 1 tuerca HU Ø M6

Elementos de ensamblaje : 3 ejes remachados de acero inoxidable Ø 4mm

Cierre especialemente destinado a los barrilles estancos con apertura total.

Se puede soldar o remachar en correas trapezoidales de Ø 420 a 600mm.

Su uso puede extenderse a cualquier apriete a realizar sobre elementos cilíndricos.

Gran robustez

Distancia de recorrido = 60 mm.
Carrera de ajuste : 11mm

Consúltenos para cualquier material o acabado que no se encuentre en la tabla a continuación

Descargar archivo IGS

MATERIA	ACABADO	FIJACIÓN	PESO TEORICO kg/CIEN	REFERENCIAS
Acero	zinc blanco	sin agujero	15,400	GR.59-AZI*
Acero	zinc blanco	con agujeros	15,320	GR.59-ZI*
Acero inoxidable 18/8	bruto	sin agujero	15,400	GR.59-AIB
Acero inoxidable 18/8	bruto	con agujeros	15,320	GR.59-IB*

* Artículos fabricados bajo petición
