Cierre con resorte SAV cubierto con varillas

Inicio / Catálogo / Cierres de palanca / Ganchos / Contrachapas / Cierres con resortes / Cierre con resorte SAV cubierto con varillas
  • Cierres con resortes Cierre Con Resorte Sav Cubierto Con Varillas 1
  • Cierres con resortes Cierre Con Resorte Sav Cubierto Con Varillas 2
Descripción Ficha técnica Complemento
Palanca : metal de 15/10e, calada en el modelo de candado.
Pata de fijación: acanalada, con orejas de sellado, metal de 15/10e, 2 agujeros de Ø ; 3,65 mm ou sin perforación para soldadura (modelo extendido para el soporte de candado).
Pinza: en une sola pieza, metal de 15/10e.
Carcasa : metal de 8/10e.
Caja interior : metal de 6/10e.
Muelles de compresión: alambra de piano de 9/10e en acero inoxidable 18/8 en todos los modelos.
Muelle de bloqueo : metal de 5/10e
Elementos de ensamblaje : 1 eje de Ø ; 3 mm remachado acero inoxidable 18/8 ; 1 espaciador de Ø ; 3,5 mm remachado acero inoxidable 18/8 ; 2 pivotes de articulación remachados, acero inoxidable 18/8
Muy buena flexibilidad de uso.
Tolerancias de posicionamiento extendidas
Especialmente recomendado si no hay sello.
Muy bueno aspecto estético

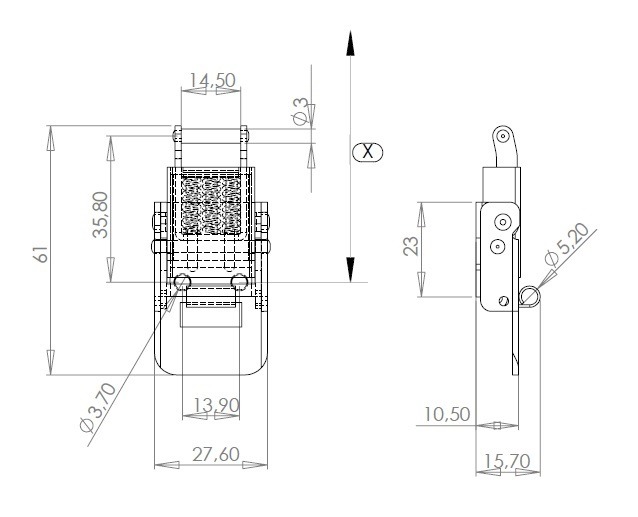

Clasificación de montaje aproximada con el gancho AC 113 : X = 48 mm para una tensión de aproximada 30 daN
Tensión máxima en uso : 35 daN
Gancho estándar : Modelo AC 113
Consúltenos para cualquier material o acabado que no se encuentre en la tabla a continuación.
Descargar archivo IGS
MATERIAACABADOFIJACIÓNPESO TEORICO
KG/CIEN		REFERENCIAS
Acerozinc bicromatadocon agujeros3,600GP.3012-ZB*
Acerozinc blancocon agujeros3,600GP.3012-ZI
Acerocromadocon agujeros3,600GP.3012-CH*
Acero inoxidable 18/8brutocon agujeros3,600 GP.3012-IB
Acero inoxidable 18/8brutosin agujero3,650GP.3012-AIB*
Acero inoxidable 18/8 pulidocon agujeros3,650GP.3012-IP
* Artículos fabricados bajo petición
