Cierre con resorte SAV cubierto con varillas

Inicio / Catálogo / Cierres de palanca / Ganchos / Contrachapas / Cierres con resortes / Cierre con resorte SAV cubierto con varillas
  • Cierres con resortes Cierre Con Resorte Sav Cubierto Con Varillas 1
  • Cierres con resortes Cierre Con Resorte Sav Cubierto Con Varillas 2
Descripción Ficha técnica Complemento

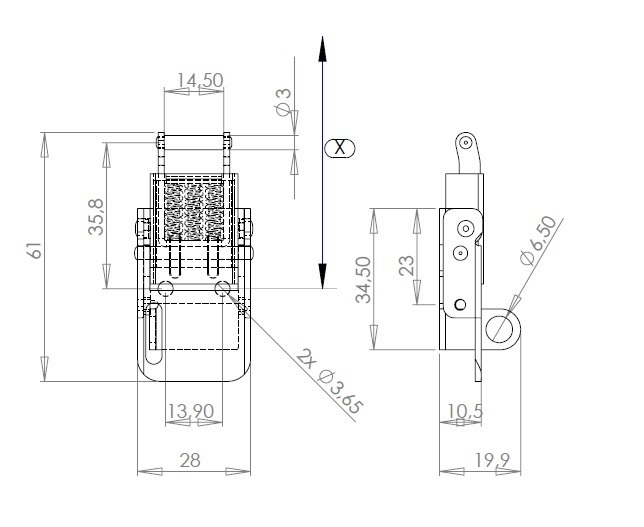

Palanca : metal de 15/10e, calada en el modelo de candado.
Pata de fijación: acanalada, con orejas de sellado, metal de 15/10e, 2 agujeros de Ø ; 3,65 mm o sin perforación para soldadura (modelo extendido para el soporte de candado).
Pinza: en une sola pieza, metal de 15/10e.
Carcasa : metal de 8/10e.
Caja interior : metal de 6/10e.
Muelles de compresión: alambra de piano de 9/10e en acero inoxidable 18/8 en todos los modelos.
Muelle de bloqueo : metal de 5/10e
Elementos de ensamblaje : 1 eje de Ø ; 3 mm remachado acero inoxidable 18/8 ; 1 espaciador de Ø ; 3,5 mm remachado acero inoxidable 18/8 ; 2 pivotes de articulación remachados, acero inoxidable 18/8
Buena flexibilidad de uso.
Tolerancias de posicionamiento extendidas.
Especialmente recomendado si no hay sello.
Muy buenos aspecto estético
Protección contra la escorrentía
Clasificación de montaje aproximada con el gancho AC 113 : X = 48 mm para una tensión de aproximadamente 30 daN
Tensión máxima en uso : 35 daN
Gancho estándar : modelo AC 113
Consúltenos para cualquier material o acabado que no se encuentre en la tabla a continuación.
Descargar archivo IGS
MATERIAACABADOFIJACIÓNPESO TEORICO
KG/CIEN		REFERENCIAS
Acero zinc bicromatadocon agujeros4,000GP.2012-ZB*
Acero zinc blancocon agujeros4,000GP.2012-ZI
Acero cromado con agujeros 4,000 GP.2012-CH*
Acero inoxidable 18/8 bruto con agujeros 4,000 GP.2012-IB
Acero inoxidable 18/8 bruto sin agujero 4,030 GP.2012A-IB*
Acero inoxidable 18/8 pulido con agujeros4,030 GP.2012-IP*
* Artículos fabricados bajo petición
