Cierre con resorte SAV cubierto con varillas

Inicio / Catálogo / Cierres de palanca / Ganchos / Contrachapas / Cierres con resortes / Cierre con resorte SAV cubierto con varillas
  • Cierres con resortes Cierre Con Resorte Sav Cubierto Con Varillas 1
  • Cierres con resortes Cierre Con Resorte Sav Cubierto Con Varillas 2
Descripción Ficha técnica Complemento
Palanca: metal de 15/10e
Pata de fijación : acanalada, con orejas de sellado (GP 13) o sin oreja (GP 10) ; metal de 15/10e ; 2 agujeros Ø 3,65 mm o sin perforación para soldadura
Pinza : en una sola pieza , metal de 15/10e
Carcasa : metal de 8/10e
Caja interior : metal de 6/10e
Resorte de compresión : alambre de piano de 9/10e en acero inoxidable 18/8 en todos los modelos
Muelle de bloqueo : metal de 5/10e
Elementos de ensamblaje : 1 eje de Ø 3 mm remachado en acero inoxidable 18/8 ; 1 espaciador de Ø 3,5 mm remachado en acero inoxidable 18/8 ; 2 pivotes de articulación remachados en acero inoxidable 18/8
Buena flexibilidad de uso
Tolerancias de posicionamiento ampliadas
Especialmente recomendado si no hay sello
Muy bueno aspecto estétíco

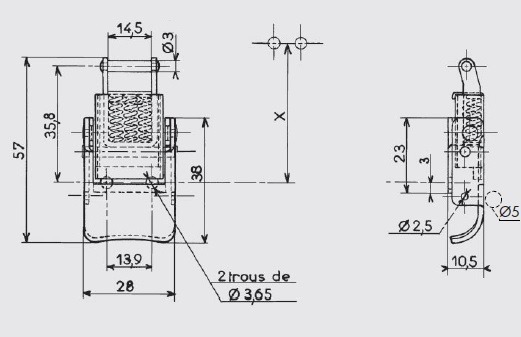

Clasificación de montaje aproximada con el gancho AC 113 : X = 48 mm para una tensión de aproximadamente 30 daN
Tensión máxima en uso : 35 daN
Gancho estándar : Modelo AC 113
Consúltenos para cualquier material o acabado que no se encuentre en la tabla a continuación.
Descargar archivo IGS
MATERIAACABADOFIJACIÓNPESO TEORICO
KG/CIEN		REFERENCIAS
Acerozinc bicromatadocon agujeros3,600GP.3010-ZB*
Acerozinc blancocon agujeros3,600GP.3010-ZI*
Acerocromadocon agujeros3,600GP.3010-CH*
Acero inoxidable 18/8brutosin agujero3,600GP.3010-AIB*
Acero inoxidable 18/8brutocon agujeros3,600GP.3010-IB*
Acero inoxidable 18/8pulidocon agujeros3,600GP.3010-IP*
Aleación ligeraoxidación incoloracon agujeros3,600GP.3010-AO*
* Artículos fabricados bajo petición
