Cierre con resorte SAV cubierto

Descripción Ficha técnica Complemento

Palanca: metal de 8/10e

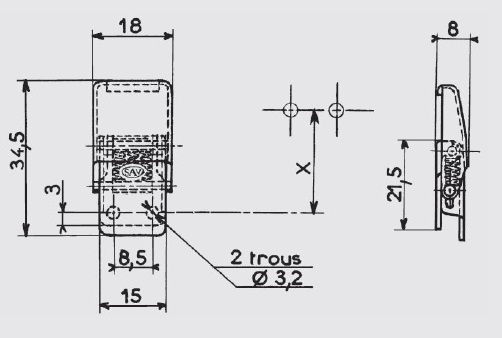

Pata de fijación : acanalada, metal de 10/10e ; 2 agujeros Ø 3,2 mm o sin perforación para soldadura

Pata de enganche : embutida, metal de 10/10e

Caja interior : metal de 6/10e

Resorte de compresión : alambre de piano de 5,5/10e en acero inoxidable 18/8 en todos los modelos

Elementos de ensamblaje : 2 ejes remachados de Ø 2 mm acero inoxidable 18/8

Modelo miniaturizado

Muy bueno aspecto estétíco (el anillo está oculto)

Buena flexibilidad de uso.

Tolerancias de posicionamiento extendidas

Especialmente recomendado si no hay sello

Protección contra la escorrentía

Clasificación de montaje aproximada con el gancho AC 119 : X = 25,5 mm para una tensión de aproximadamente 15 daN

Tensión máxima en uso : 20 daN

carrera máxima : 2,5 mm

Gancho estándar : modelo AC 119

Consúltenos para cualquier material o acabado que no se encuentre en la tabla a continuación.

Descargar archivo IGS

MATERIA	ACABADO	FIJACIÓN	PESO TEORICO KG/CIEN	REFERENCIAS
Acero	zinc bicromatado	con agujeros	1,300	GP.19-ZB*
Acero	zinc blanco	con agujeros	1,300	GP.19-ZI
Acero	cromado	con agujeros	1,300	GP.19-CH*
Acero inoxidable 18/8	bruto	con agujeros	1,300	GP.19-IB
Acero inoxidable 18/8	bruto	sin agujero	1,310	GP.19-AIB*
Acero inoxidable 18/8	pulido	con agujeros	1,300	GP.19-IP

* Artículos fabricados bajo petición
