Cierre con resorte SAV con varillas

Inicio / Catálogo / Cierres de palanca / Ganchos / Contrachapas / Cierres con resortes / Cierre con resorte SAV con varillas
  • Cierres con resortes Cierre Con Resorte Sav Con Varillas 1
  • Cierres con resortes Cierre Con Resorte Sav Con Varillas 2
Descripción Ficha técnica Complemento

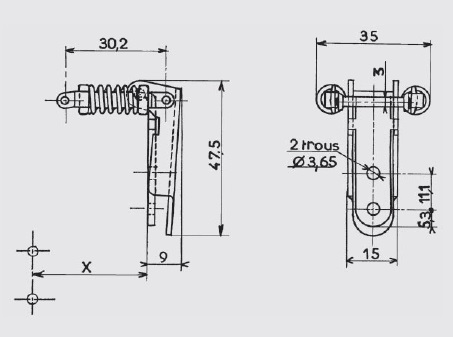

Palanca: metal de 15/10e
Pata de fijación : metal de 20/10e, 2 agujeros de Ø 3,65 mm
Varillas laterales interiores : acero de 15/10e
varillas laterales exteriores : acero de 15/10e
Resorte de compresión : alambre de piano Ø 13/10e en acero
Elementos de ensamblaje : 1 espaciador de Ø 3 mm, remachado , en acero - 1 espaciador de Ø 4 mm en acero
Uso sobre dos planos perpendiculares
Buena flexibilidad de uso
Tolerancias de posicionamiento ampliadas
Clasificación de montaje aproximada con el gancho AC 101 : X = 38,5 mm para una tensión de aproximadamente 20 daN
Tensión máxima en uso: 30 daN
Ganchos estándares : Modelo AC 101 y Modelo AC 104
Consúltenos para cualquier material o acabado que no se encuentre en la tabla a continuación.
Descargar archivo IGS
MATERIAACABADOFIJACIÓNPESO TEORICO
KG/CIEN		REFERENCIAS
Acerodecapadocon agujeros3,400GP.15-BR*
Acerozinc bicromatadocon agujeros3,400GP.15-ZB*
Acerozinc blancocon agujeros3,400GP.15-ZI
Acero inoxidable 18/8brutocon agujeros3,400GP.15-IB
* Artículos fabricados bajo petición
