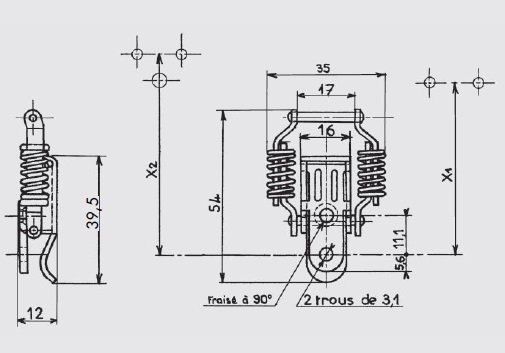

Cierre con resorte SAV con varillas

Descripción Ficha técnica Complemento

Palanca: metal de 15/10e

Pata de fijación GP 2: : metal de 20/10e, 2 agujeros de Ø 3,1 mm cuyo 1 avellanado

Varillas laterales interiores : acero inoxidable 18/8 de 15/10e en todos los modelos

varillas laterales exteriores : acero inoxidable 18/8 de 15/10e en todos los modelos

Resorte de compresión : alambre de piano Ø 13/10e en acero (zinco blanco) ; Ø 14/10e en acero inoxidable

Elementos de ensamblaje : 2 espaciadores de Ø 3 mm, remachados , acero inoxidable 18/8 en todos los modelos

Buena flexibilidad de uso.

Tolerancias de posicionamiento extendidas

Especialmente recomendado si no hay sello

Clasificación de montaje aproximada :

con el gancho AC 101 : X1 = 56 mm para una tensión de aproximadamente 20 daN

con el gancho AC 104 : X2 = 67,1 mm para una tensión de aproximadamente 20 daN

Tensión máxima en uso: 30 daN

Ganchos estándares : Modelo AC 101 y Modelo AC 104

Consúltenos para cualquier material o acabado que no se encuentre en la tabla a continuación.

Descargar archivo IGS

MATERIA	ACABADO	FIJACIÓN	PESO TEORICO KG/CIEN	REFERENCIAS
Acero	zinc bicromatado	con agujeros	3,000	GP.9-ZB*
Acero	zinc blanco	con agujeros	3,000	GP.9-ZI
Acero inoxidable 18/8	bruto	con agujeros	3,000	GP.9-IB

* Artículos fabricados bajo petición
