Cierre con resorte SAV con anillo

  • Cierres con resortes Cierre Con Resorte Sav Con Anillo 1
  • Cierres con resortes Cierre Con Resorte Sav Con Anillo 2
Descripción Ficha técnica Complemento
Palanca:metal de 15/10e
Pata de fijación : metal de 12/10e ; 2 agujeros de Ø 3,5 mm
Anillo : alambre Ø 2,8 mm (acero inoxidable Ø 2,5 mm)
Varilla interior : metal de 15/10e
Resortes de compresión : alambre de piano Ø 12/10e en acero
Elementos de ensamblaje : 2 remaches perforados Ø 3 mm
Con anillo curvado para colgar en la garganta
Buena flexibilidad de uso
Tolerancias de posicionamiento ampliadas
Especialmente recomendado si no hay sello
Buena resistencia a las vibraciones

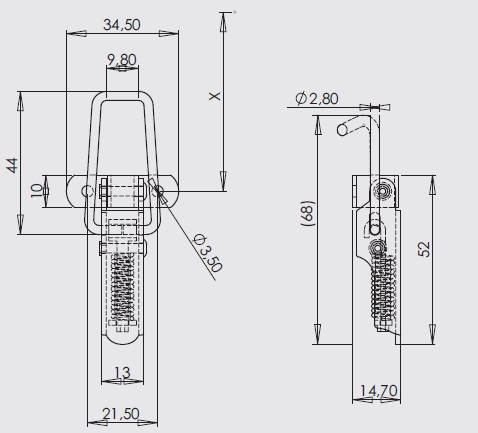

Clasificación de montaje aproximada con el gancho AC 236 : X = 43 mm para una tensión de aproximadamente 25 daN
Tensión máxima en uso : 40 daN
Gancho estándar : Modelo AC 236
Consúltenos para cualquier material o acabado que no se encuentre en la tabla a continuación.
Descargar archivo IGS
MATERIAACABADOFIJACIÓNPESO TEORICO
KG/CIEN
REFERENCIAS
Acero zinc blancocon agujeros3,100GP.544-ZI*
Acero zinc bicromatadocon agujeros3,100GP.544-ZB*
Acero inoxidable 18/8 bruto con agujeros 3,100 GP.544-IB*
* Artículos fabricados bajo petición
