Palanca: acanalada , metal de 20/10e
Pata de fijación : reforzada, acero de 20/10e ; 2 agujeros de Ø 5,2 mm.
Estribo basculante: metal de 15/10e.
Tirante roscado : horquilla forjada, rosca Ø M6.
Pata de enganche; acanalada, acero de 20/10e, endurecido o acero inoxidable 18/8.
Contrapartida de la pata de enganche: soldada en la pata de enganche, metal de 20/10e.
muelle de cierre : fleje en acero inoxidable de 6/10e.
Pasador de bloqueo : remachado, inox 18/8.
Muelle de torsión: alambre de piano, acero inoxidable 18/8 de 7/10e.
Elementos de ajuste : 1 tuerca HU 6 en acero o acero inoxidable ; freno de tuerca de acero o acero inoxidable 18/8 de 6/10e ; 1 tuerca moleteada Ø M6 en acero o acero inoxidable 18/8 ; 1 arandela de abanico AZ Ø 6 en acero o acero inoxidable.
Elementos de ensamblaje : 1 eje de Ø 5 mm, remachado, en acero inoxidable 18/8, 1 remache Ø 3 x 4 mm, acero inoxidable 18/8 ; 1 eje Ø 4 mm, remachado, acero inoxidable 18/8, 2 pasadores de bisagra remachados, acero inoxidable 18/8.
Fuerza
Bloqueo de la palanca sobre la pata de fijación, donde hay una resistencia muy alta a las vibraciones y golpes que tienden a abrir el cierre de palanca
Posibilidad de sellado
Tolerancias de posicionamiento ampliadas.

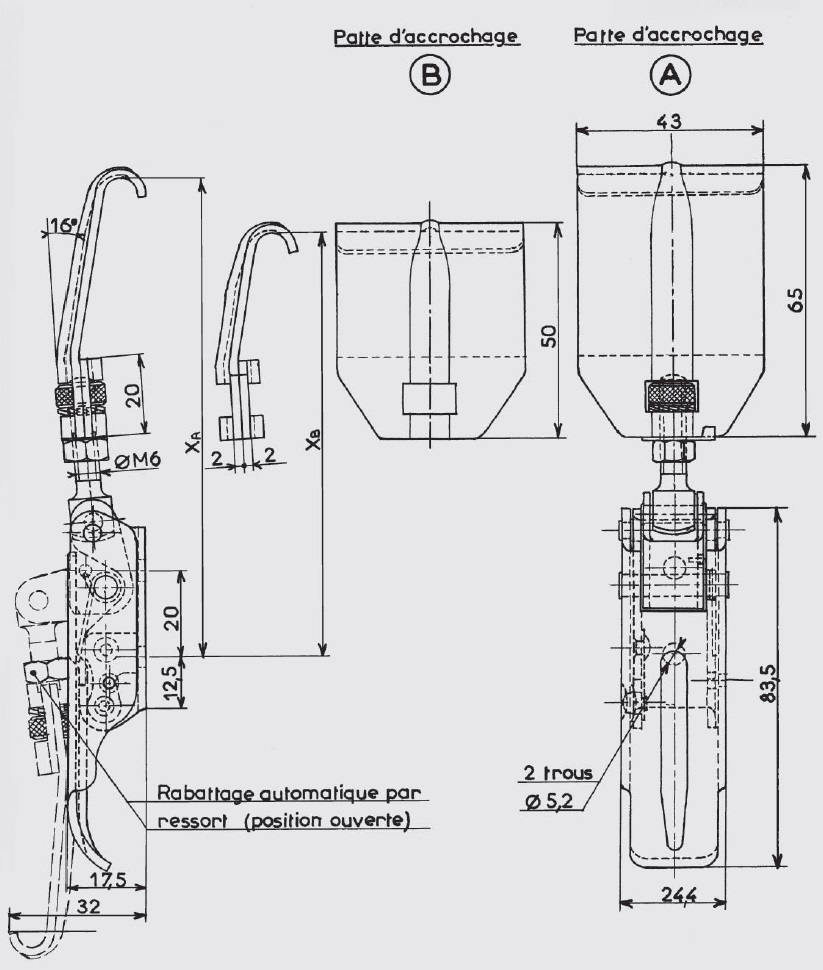

a calificación XA varía entre 112mm y 119mm
La calificación XB varía entre 97mm y 104 mm
Tensión máxima en uso: 300 daN
Tensión máxima antes deformación: 600 daN
Gancho estándar: AC 151
Consúltenos para cualquier material o acabado que no se encuentre en la tabla a continuación.
