Cierre rígido SAV con varillas y cerradura

Inicio / Catálogo / Cierres de palanca / Ganchos / Contrachapas / Cierres Rígidos / Cierre rígido SAV con varillas y cerradura
  • Cierres Rígidos Cierre Rígido Sav Con Varillas Y Cerradura 1
  • Cierres Rígidos Cierre Rígido Sav Con Varillas Y Cerradura 2
Descripción Ficha técnica Complemento
Palanca: metal de 20/10e
Pata de fijación : metal de 20/10e, 2 agujeros de Ø 5,2mm
2 varillas acanaladas : metal 20/10e
muelle de bloqueo : fleje de 12/10e (acero o acero inoxidable)
Sufridera de bloqueo: remachada, acero inoxidable 18/8 en todos los modelos
Elementos de montaje: ; 1 eje de Ø 4 mm remachado - acero inoxidable 18/8 ; 1 remache de Ø 3 mm - Acero inoxidable 18/8 . 2 espaciadores de Ø 5 mm remachados - acero o acero inoxidable dependiente del material y acabado
Alta estabilidad
Bloqueo de la palanca sobre la pata de fijación (especialmente recomendado en caso de vibraciones)
Posibilidad de sellado
Intercambiable con en Tipo de cierre "caja de municiones" Modelo GO 32
Manobrias fáciles
Este modelo no esta equipado con un bloqueo de resorte

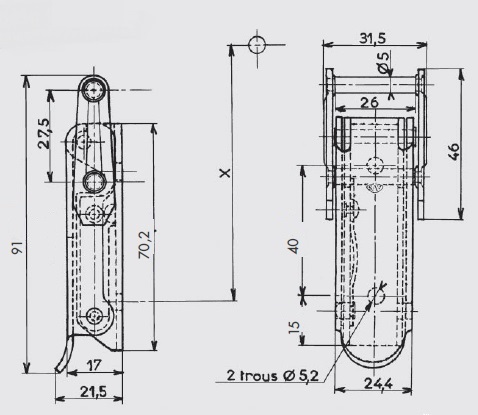

Clasificación de montaje aproximada con el gancho AC 144 : X = 79,5 mm para una tensión de aproximadamente 150 daN (por modelo largo)
Tensión máxima en uso: 250 daN
Gancho estándar : modelo AC 144
Consúltenos para cualquier material o acabado que no se encuentre en la tabla a continuación.
Versión de cerradura : cerradura de leva de cilindro, sumunistrada con 2 llaves.
Descargar archivo IGS
MATERIAACABADOFIJACIÓNPESO TEORICO
KG/CIEN		REFERENCIAS
Acerodecapadocon agujeros13,200GO.1034-BR*
AceroZinc bicromatadocon agujeros13,200GO.1034-ZB*
Inox 18/8brutocon agujeros13,200GO.1034-IB*
* Artículos fabricados bajo petición
