Cierre con resorte SAV con varillas

  • Cierres con resortes Cierre Con Resorte Sav Con Varillas 1
  • Cierres con resortes Cierre Con Resorte Sav Con Varillas 2
Descripción Ficha técnica Complemento
Palanca:metal de 20/10e
Pata de fijación : metal de 20/10e ; 2 agujeros de Ø 5,2 mm
varillas laterales interiores : metal de 25/10e
varillas laterales exteriores : metal de 25/10e
Resortes de compresión : alambre de piano 17/10e en acero o en acero inoxidable 18/10
Muelle de bloqueo : fleje en metal de 12/10e (acero o acero inoxidable)
Sufridera de bloqueo : remachada , acero inoxidable 18/8
Elementos de ensamblaje : 1 eje de Ø 4 mm remachado -acero inoxidable 18/8 ; 1 remache de Ø 3 mm acero inoxidable 18/8 ; 2 espaciadores Ø 5 mm remachados acero o acero inoxidable 18/8
Fuerza
Bloqueo de la palanca sobre la pata de fijación, donde hay una resitencia muy alta a las vibraciones y golpes que tienden a abrir el cierre de palanca
Posibilidad de sellado
Muy buena flexibilidad de uso
Tolerancias de posicionamiento ampliadas
(1) estos modelos no están equipados con cerradura de resorte
Variante con cerradura : cerradura de leva con cilindro suministrada con 2 llaves

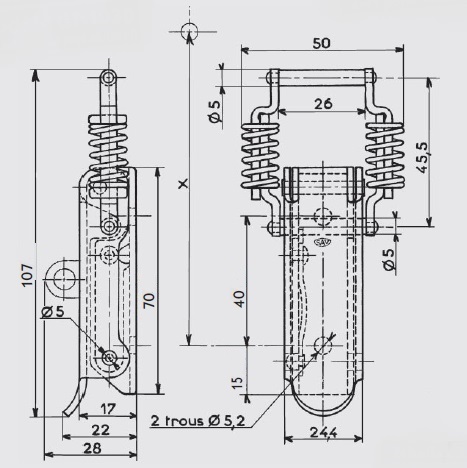

Clasificación de montaje aproximada con el gancho AC 144 (al agujero inferior) : X = 102,5 mm para una tensión de aproximadamente 35 daN
Tensión máxima en uso : 45 daN
Gancho estándar : Modelo AC 144
Consúltenos para cualquier material o acabado que no se encuentre en la tabla a continuación.
Descargar archivo IGS
MATERIAACABADOFIJACIÓNPESO TEORICO
KG/CIEN
REFERENCIAS
Acero zinc bicromatadocon agujeros12,500GP.94-ZB*
Acero zinc blancocon agujeros12,500GP.94-ZI
Acero inoxidable 18/8 bruto con agujeros 12,500 GP.94-IB
* Artículos fabricados bajo petición
