1/4 de vuelta con cabeza ranurada - 6mm de diámetro

Inicio / Catálogo / Fijaciones rápidas : 1/4 de vuelta / Remaches estándares / 1/4 de vuelta / 1/4 de vuelta con cabeza ranurada - 6mm de diámetro
  • 1/4 de vuelta 1/4 De Vuelta Con Cabeza Ranurada - 6mm De Diámetro 1
  • 1/4 de vuelta 1/4 De Vuelta Con Cabeza Ranurada - 6mm De Diámetro 2
Descripción Ficha técnica Complemento

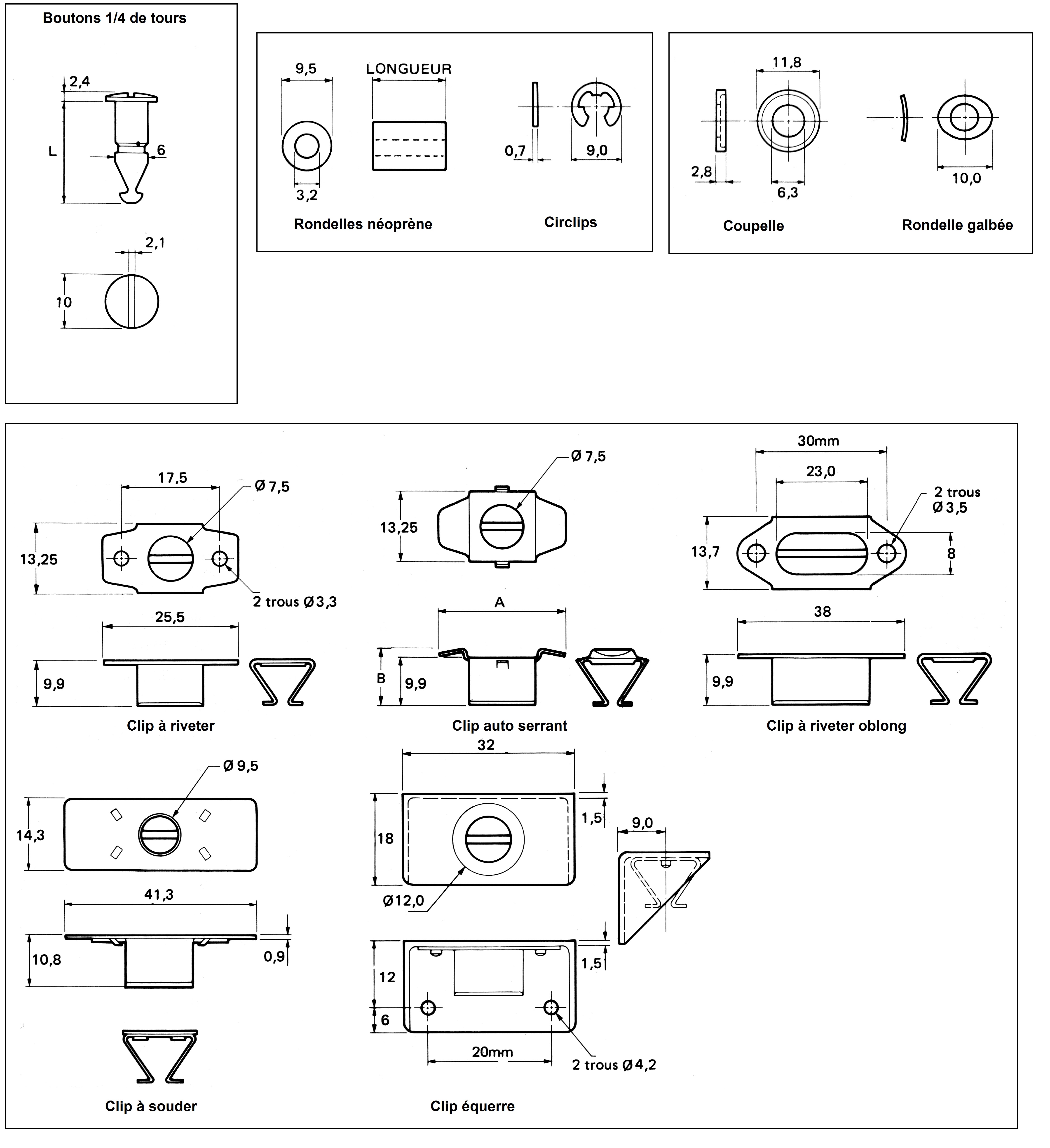

El cierre Oddie ¼ de vuelta es un dispositivo de liberación rápida tipo DZUS. Se compone de un botón, retenido en la parte extraíble por un dispositivo de sujeción, y un clip montado en la parte fija
Un cuarto de vuelta del botón abre el dispositivo y baste con empujarlo en el clip para cerrarlo
Tensión máxima de trabajo recomendada: 900 Newtons
Temperatura máxima de trabajo: 200°C
.
Recuerde pedir al menos el botón y el clip. (sistema de sujeción y accesorios opcionales)
Capacidad máxima de fijación del botón=XXX (para XXX=2 L=17,5mm, para XXX=3 L= 18,5mm....)
TIPOMATERIAACABADOLADO A APRETARREFERENCIA
Botón cabeza partidaAceroGalvanizado blanco2mmODR.106002.ZI
Botón cabeza partidaAceroGalvanizado blanco...XXXmmODR.106XXX.ZI
Botón cabeza partidaAceroCromado2mmODR.106002.CH
Botón cabeza partidaAceroCromado...XXXmmODR.106XXX.CH
Botón cabeza partidaAceroXylan negro2mmODR.106002.XN
Botón cabeza partidaAceroXylan negro...XXXmmODR.106XXX.XN
MANTENIMIENTOS DE LOS BOTONES
TIPOMATERIAACABADOLargoREFERENCIA
ArandelaNeoprenoNegro2mmODR.306002.HN
ArandelaNeoprenoNegro3mmODR.306003.HN
ArandelaNeoprenoNegro...10mmODR.306010.HN
CirclipsAceroGalvanizado-ODR.326000.ZB
CLIPS
TIPOMATERIAACABADOPara el espesorREFERENCIA
Clip con pinza de remachado Acero con muelleXylan negro-ODR.206000.XN
Clip con pinza de remachado oblongAcero con muelleZinc bicromatado-ODR.206100.ZB
Clip de soldaduraAcero con muelleXylan negro-ODR.226000.XN
Clip en escuadraAcero con muelle + ZamakXylan negro + Zinc-ODR.236000.XN
Clip auto serrant (A=22.3/B=11.6)Acero con muelleXylan negro0.6 a 1.29mmODR.216100.XN
Clip de apriete automático (A=20.9/B=12.4)Acero con muelleXylan negro1.3 a 2.19mmODR.216200.XN
Clip de apriete automático (A=19.3/B=13.9)Acero con muelleXylan negro2.2 a 3.69mmODR.216300.XN
OPCIONES
TIPOMATERIAACABADO-REFERENCIA
CuencoNylonNegra-ODR.396100.HN
Arandela curvadaAcero inoxidable con muellebruto-ODR.396200.IB
* Artículos fabricados bajo petición
