1/4 de vuelta con cabeza de mariposa - 10mm diámetro

Inicio / Catálogo / Fijaciones rápidas : 1/4 de vuelta / Remaches estándares / 1/4 de vuelta / 1/4 de vuelta con cabeza de mariposa - 10mm diámetro
  • 1/4 de vuelta 1/4 De Vuelta Con Cabeza De Mariposa - 10mm Diámetro 1
  • 1/4 de vuelta 1/4 De Vuelta Con Cabeza De Mariposa - 10mm Diámetro 2
Descripción Ficha técnica Complemento

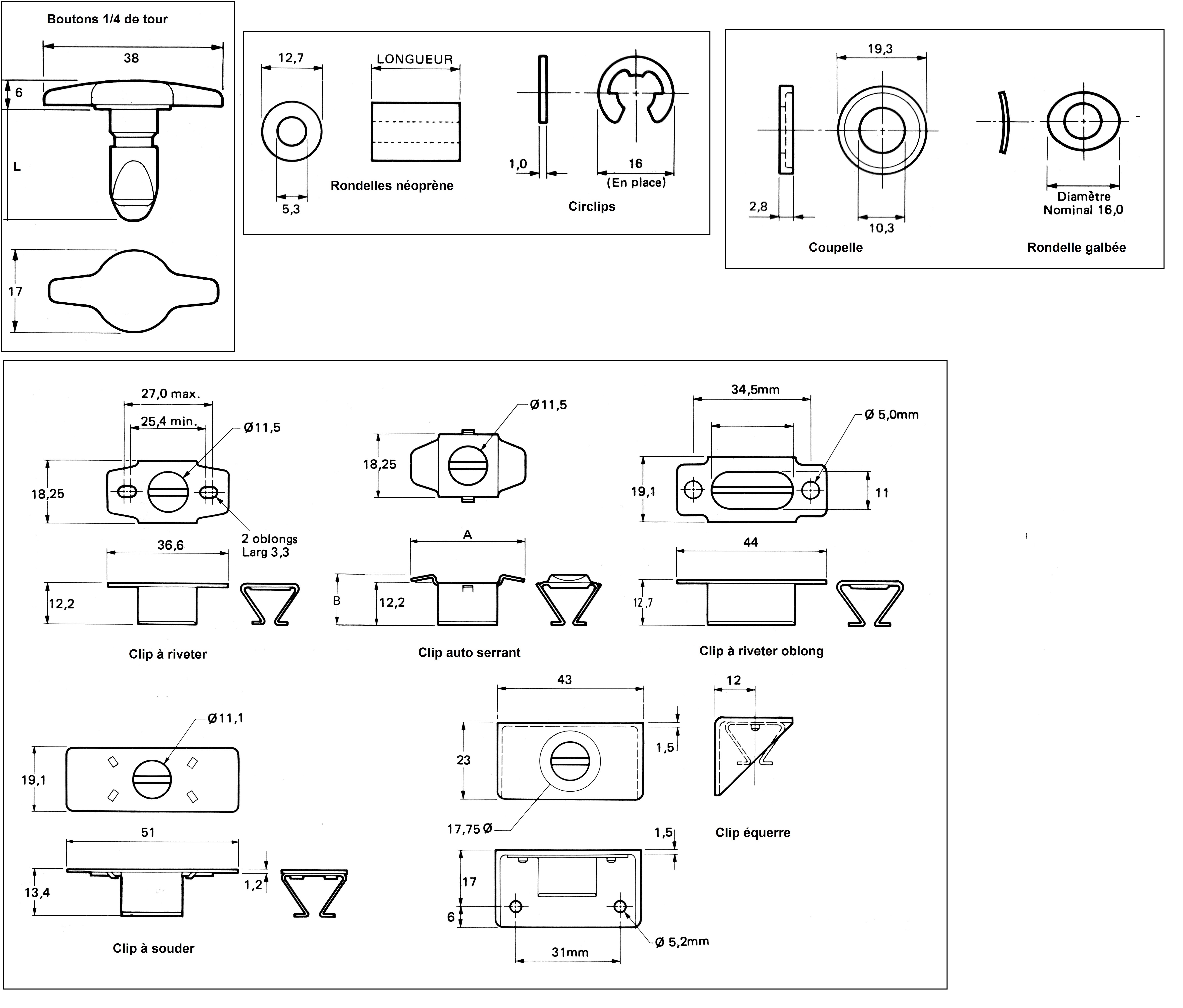

El cierre Oddie ¼ de vuelta es un dispositivo de liberación rápida tipo DZUS. Se compone de un botón, retenido en la parte extraíble por un dispositivo de sujeción, y un clip montado en la parte fija
Un cuarto de vuelta del botón abre el dispositivo y baste con empujarlo en el clip para cerrarlo
Tensión máxima de trabajo recomendada: 1000 Newtons
Temperatura máxima de trabajo: 200°C
.
Recuerde pedir al menos el botón y el clip. (sistema de sujeción y accesorios opcionales)
Capacidad máxima de fijación del botón=XXX (para XXX=2 L=17,5mm, para XXX=3 L= 18,5mm....)
TIPOMATERIAACABADOLADO A APRETARREFERENCIA
Botón con cabeza "mariposa"AceroGalvanizado blanco2mmODR.150002.ZI
Botón con cabeza "mariposa"AceroGalvanizado blanco...XXXmmODR.150XXX.ZI
Botón con cabeza "mariposa"AceroCromado2mmODR.150002.CH
Botón con cabeza "mariposa"AceroCromado...XXXmmODR.150XXX.CH
Botón con cabeza "mariposa"AceroXylan negro2mmODR.150002.XN
Botón con cabeza "mariposa"AceroXylan negro...XXXmmODR.150XXX.XN
MANTENIMIENTO DE LOS BOTONES
TIPOMATERIAACABADOLargoREFERENCIA
ArandelaNeoprenoNegro2mmODR.300002.HN
ArandelaNeoprenoNegro3mmODR.300003.HN
ArandelaNeoprenoNegro...10mmODR.300010.HN
CirclipsAceroGalvanizado-ODR.320000.ZB
CLIPS
TIPOMATERIAACABADOPara el espesorREFERENCIA
Clip con pinza de remachado Acero con muelleXylan negro-ODR.200000.XN
Clip con pinza de remachado oblongAcero con muelleDacromet-ODR.200100.DA
Clip de soldaduraAcero con muelleXylan negro-ODR.220000.XN
Clip en escuadraAcero con muelle + ZamakXylan negro + Zinc-ODR.230000.XN
Clip de apriete automático (A=33.8/B=14.4)Acero con muelleXylan negro1.2 a 1.69mmODR.210100.XN
Clip de apriete automático (A=32.4/B=15.3)Acero con muelleXylan negro1.7 a 2.89mmODR.210200.XN
Clip de apriete automático (A=29.1/B=16.8)Acero con muelleXylan negro2.9 a 3.69mmODR.210300.XN
OPCIONES
TIPOMATERIAACABADO-REFERENCIA
CuencoNylonNegra-ODR.390100.HN
Arandela curvadaAcero inoxidable con muellebruto-ODR.390200.IB
* Artículos fabricados bajo petición
