Grenouillère Ressort SAV à patte d'accrochage

Accueil / Catalogue / Grenouillères / Crochets / Contreplaques / Grenouillères Ressorts / Grenouillère Ressort SAV à patte d'accrochage
  • Grenouillères Ressorts Grenouillère Ressort Sav à Patte D'accrochage 1
  • Grenouillères Ressorts Grenouillère Ressort Sav à Patte D'accrochage 2
Description Fiche technique Complément
Levier : métal de 20/10e.
Patte de fixation : métal de 20/10e, 3 trous de Ø 5,2 mm.
Patte d’accrochage : nervurée, acier trempé de 20/10e ou inox 18/8.
Ressort à ondes : acier trempé de 20/10e ou inox écroui de 1,2 mm.
Ressort de verrouillage : feuillard acier écroui de 12/10e ou inox 18/8.
Plot de verrouillage : riveté en inox 18/8 dans tous les modèles.
Eléments d’assemblage : 2 axes de Ø ; 5 mm en inox 18/8 rivetés, 1 rivet Ø ; 3 mm en inox 18/8 dans tous les modèles.
Modèle unique alliant une très grande résistance à la traction à l’élasticité exceptionnelle d’un ressort.
A partir d’une certaine tension, le ressort n’est plus sollicité et la patte d’accrochage subit seule les tensions supérieures. Le ressort est ainsi utilisé dans des limites correctes et ne risque pas un affaissement dû à des tensions trop fortes.
Son élasticité permet à cette grenouillère de jouer le rôle de soupape en cas de surpressions internes accidentelles.
Verrouillage du levier en position fermée, d’où une très grande résistance aux vibrations at aux chocs tendant à ouvrir la grenouillère.
Possibilité de plombage.
Manœuvre aisée.
Très bonne souplesse d’utilisation.
Bonnes tolérances de positionnement.
Large surface d’appui de la patte d’accrochage.
Modèle conçu pour accrochage en gorge.

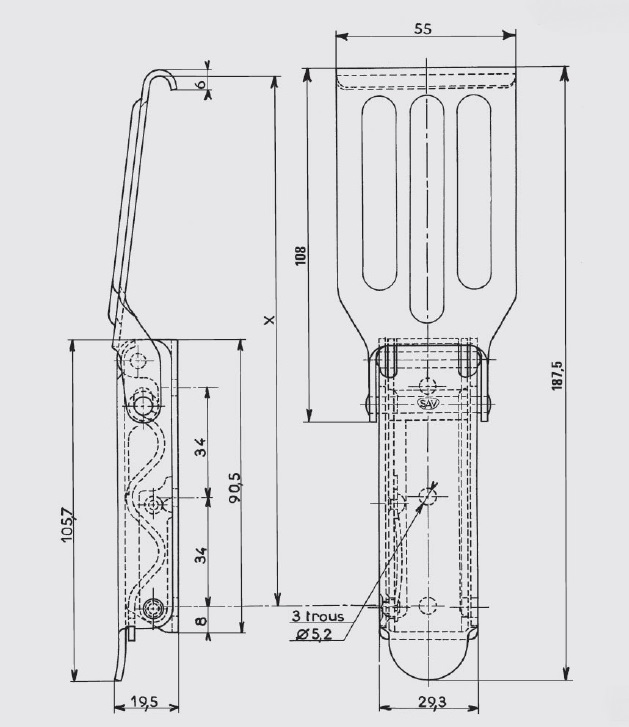

Cote approximative de montage : X= 167 mm pour une tension d’environ 250 daN.
Tension de travail maxi du ressort à ondes : 400 daN.
Tension maxi en utilisation sur la patte d’accrochage : 450 daN.
Course du ressort à ondes : 3,5 mm.
Crochets utilisables : Modèle AC.158 et AC.159.
Nous consulter pour toute matière ou finition ne figurant pas sur le tableau ci-dessous.
Les tensions indiquées ne sont valables que pour les modèles en acier.
Télécharger fichier IGS
MATIEREFINITIONFIXATIONPOIDS THEORIQUE
KG/CENT
REFERENCES
Acier zingage bichromatéavec trous27,500GP.48-ZB*
Acier zingage blancavec trous27,500GP.48-ZI
Inox 18/8 brut avec trous 27,500 GP.48-IB*
* Articles fabriqués sur demande
