Grenouillère Tournante SAV

  • Grenouillères Tournantes Grenouillère Tournante Sav 1
  • Grenouillères Tournantes Grenouillère Tournante Sav 2
Description Fiche technique Complément
Boitier : métal de 12/10e.
Patte de fixation : métal de 12/10e, 2 trous de Ø 4,2 mm.
Patte d’accrochage : acier trempé ou inox 18/8 de 15/10e.
Papillon de manœuvre : métal de 25/10e.
Capot de l’excentrique : embouti en inox 18/8 de 10/10e.
Ressort de torsion : corde à piano en inox 18/8 dans tous les modèles.
Fermeture par excentrique en tournant le papillon de manœuvre.
Rappel automatique du papillon par un système de ressort.
Bonne résistance à la traction.
Manœuvre aisée
Encombrement réduit
En position ouvert, l’ensemble se rabat entièrement.
Possibilité de plombage
Très grande sécurité à l’ouverture accidentelle(lors de vibration par exemple).
Permet une utilisation sans joint et une plus grande souplesse dans les tolérances de positionnement.
Modèle conçu pour accrochage en gorge.
Adaptation éventuelle de pattes d’accrochage de différentes longueurs.
Any adaptation of fastening tabs of different lengths.

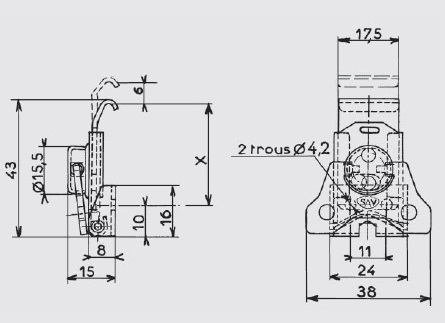

La cote approximative de montage : X = 32,7 mm pour une tension d’environ 60 daN.
La tension maxi en utilisation : 80 daN.
Course de déplacement : 6 mm.
Crochet utilisable : Modèle AC.161.
Télécharger fichier IGS
MATIEREFINTIONFIXATIONPOIDS
THERIQUE kg/cent
REFERENCES
Acierzinguage bichromatéavec trous3,900GT.64-ZB*
Acierzinguage blancavec trous3,900GT.64-ZI
Inox 18/8brutavec trous3,900GT.64-IB
Inox 18/8Polissageavec trous3,900GT.64-IP*
* Articles fabriqués sur demande
