Grenouillère Rigide SAV à anneau
Accueil
/
Catalogue
/
Grenouillères Métalliques / Crochets / Contreplaques
/
Grenouillères Rigides
/ Grenouillère Rigide SAV à anneau
Description
Fiche technique
Complément
Levier : métal de 20/10e
Patte de fixation : métal de 20/10e, 2 trous de Ø 5,2 mm.
Anneau : soudé, fil rond Ø 5 mm.(non soudé sur GO 79 VZI)
Ressort de verrouillage (selon versions) : feuillard écroui de 12/10e (acier ou inox).(verrouillage avec bossage sur GO 79 VZI)
Plot de verrouillage : riveté.
Eléments d'assemblage : 1 axe de Ø 5 mm riveté ; 1 rivet de Ø 3 mm.
Grande robustesse.
Verrouillage du levier sur la patte de fixation (particulièrement recommandé en cas vibrations).
Possibilité de plombage.
Fermoir type "caisse à munitions".
Seul le modèle E est équipé de verrouillage à ressort.

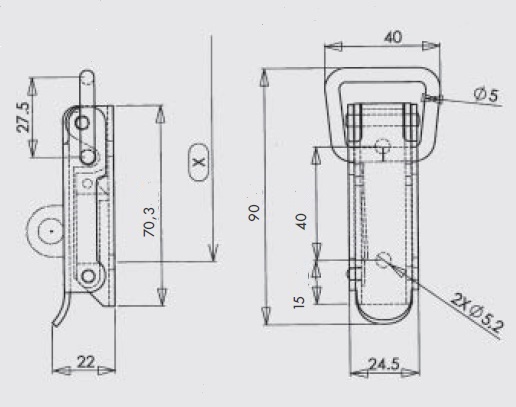

Cote approximative de montage avec le crochet AC. 157 : X= 94 mm pour une tension d'environ 150 daN.(Pour modèle long)
Tension maxi en utilisation : 250 daN.
Crochet standard : Modèle AC.156 et AC.157. (Pour modèle long), AC.144 modèle court.
Nous consulter pour toute matière ou finition ne figurant pas sur le tableau ci-dessous.
Télécharger fichier IGS
MATIERE
FINITION
FIXATION
POIDS THEORIQUE
KG/CENT
REFERENCES
Acier
brut
avec trous
10,650
GO.79-BR*
Acier
brut
sans trous
10,720
GO.79-ABR*
Acier
Zingage blanc
avec trous
10,650
GO.79-ZI
Acier
Zingage bichromaté
avec trous
10,650
GO.79-ZB*
Inox 18/8
brut
avec trous
11,000
GO.79-IB
Acier
brut
avec trous(avec verrouillage)
10,900
GO.79-EBR*
Acier
brut
sans trous(avec verrouillage)
10,970
GO.79-FBR*
Acier
Zingage blanc
avec trous(avec verrouillage)
10,900
GO.79-EZI
Acier
Zingage bichromaté
avec trous(avec verrouillage)
10,900
GO.79-EZB*
Inox 18/8
brut
avec trous (avec verrouillage)
10,900
GO.79-EIB
Acier
Zingage blanc
avec trous (verrouillage par bossage)
10,900
GO.79-VZI
* Articles fabriqués sur demande
