Grenouillère Elastique SAV à patte d'accrochage

Accueil / Catalogue / Fabrications Spécifiques / Destockages / Déstockages Grenouillères / Grenouillère Elastique SAV à patte d'accrochage
  • Déstockages Grenouillères Grenouillère Elastique Sav à Patte D'accrochage 1
  • Déstockages Grenouillères Grenouillère Elastique Sav à Patte D'accrochage 2
Description Fiche technique Complément
Pièces en destockage : profitez de tarifs attractifs - consultez nous pour connaitre la disponibilité
Levier : métal de 20/10e.
Patte de fixation : métal de 25/10e, 4 trous de Ø ; 5 mm.
Patte d’accrochage : nervurée acier trempé en inox de 25/10e.
Basculeur : acier 20/10e équipé d’un ressort de rappel.
Elements d’assemblage : 2 axes de Ø ; 5 mm en inox rivetés.
1 axe de basculeur Ø ; 2,5 mm en inox.

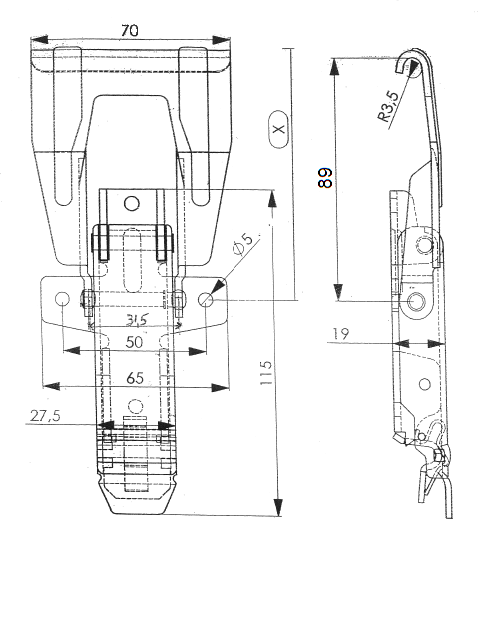

Cote approximative de montage : avec le crochet AC.178 : X= 90 mm pour une tension d’environ 300 daN.
Tension maxi en utilisation : 350 daN.
Tension maxi avant déformation : 450 daN.
Crochet standard : Modèle AC.178
Nous consulter pour toute matière ou finition ne figurant pas sur le tableau ci-dessous.
MATIEREFINITIONFIXATIONPOIDS THEORIQUE
KG/CENT
REFERENCES
Acier zingage bichromaté avec trous25,40020610-ZB
* Articles fabriqués sur demande
