Compas à Grenouillère

  • Compas et Coulisseaux Compas à Grenouillère 1
  • Compas et Coulisseaux Compas à Grenouillère 2
Description Complément
Branches : métal de 25/10e.
Equerre : métal de 20/10e.
Plaquette : métal de 20/10e.
Eléments d’assemblage : 1 rivet Ø 5 mm et 2 rivets Ø 4 mm.

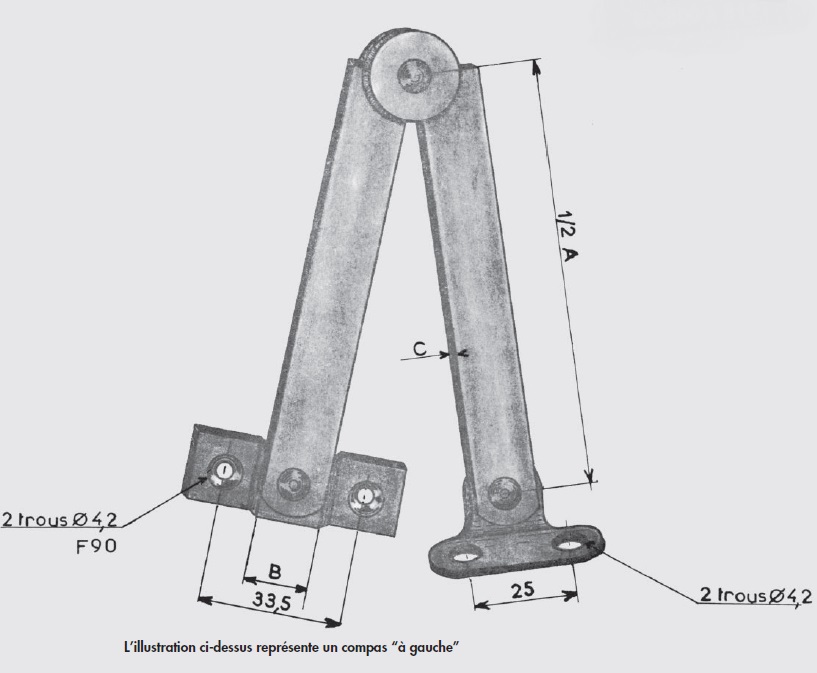

Le dessin représente le montage standard.
Sur demande, ces compas peuvent être équipés de 2 équerres ou de 2 plaquettes.
Nous consulter pour toute matière ou finition ne figurant pas sur le tableau ci-dessous.
Télécharger fichier IGS
A/mmB/mmC/mmMATIEREREFERENCES
DROITE
REFRENCES
GAUCHE
225142,5Acier zingué blancBA.804.ZI*BA.805.ZI*
* Articles fabriqués sur demande
