Collier à Grenouillère

  • Grenouillères de Fût et Colliers Collier à Grenouillère 1
  • Grenouillères de Fût et Colliers Collier à Grenouillère 2
Description Fiche technique
Coquilles : métal embouti de 20 ou 25/10e suivant dimensions.
Levier : métal de 15/10e.
Étrier de réglage : métal de 15/10e.
Agrafe : métal de 25/10e. Sertie sur les coquilles.
Éléments d’assemblage : 1 axe inox Ø 3. 1 entretoise inox Ø 4.
Éléments de réglage : 1 tirant matricé fileté Ø M5. 1 écrou HU5.
Ces colliers sont destinés à assurer avec une grande rapidité l’accouplement de raccords à serrage conique.
Le système de réglage permet d’obtenir le serrage désiré et compense les tolérances d’usinage.
Pour toutes précisions concernant les raccords consulter les normes NF. E 29-521, 522, 523 et 524.
Sur demande, ces articles peuvent être fabriqués en acier.

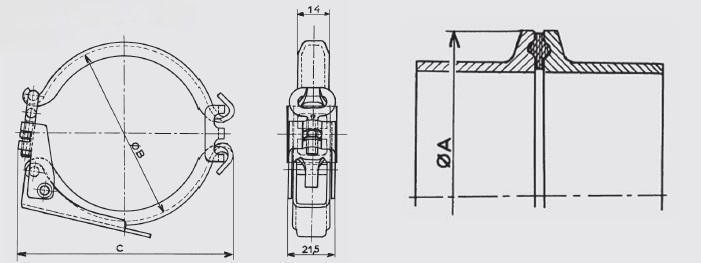

Ø A DES
ABOUTS
Ø BENCOMBREMENT
c
EPAISSEUR
METAL
MATIEREFINITIONREFERENCES
COLLIERS
REFERENCES
GRENOUILLERES
50,554692INOX 18/10PolissageGR.89-EIPGR.89-IP
6468852INOX 18/10PolissageGR.89-FIPGR.89-IP
77,581,51002INOX 18/10PolissageGR.89-GIPGR.89-IP
91951042,5INOX 18/10PolissageGR.89-HIPGR.89-DIP
1061101312,5INOX 18/10PolissageGR.89-IIPGR.89-DIP
1191231452,5INOX 18/10PolissageGR.89-JIPGR.89-DIP
1301341592,5INOX 18/10PolissageGR.89-KIPGR.89-DIP
1551591842,5INOX 18/10PolissageGR.89-LIP*GR.89-DIP
* Articles fabriqués sur demande
